ScatterPlot 散点图/折线图控件

控件简介

ScatterPlot 是一个功能强大的散点图、折线图和柱状图控件，参考 ScottPlot 设计，支持平滑曲线、多种X轴类型（数值型、字符串型、日期时间型）、网格线、值提示和图例显示。

主要特性

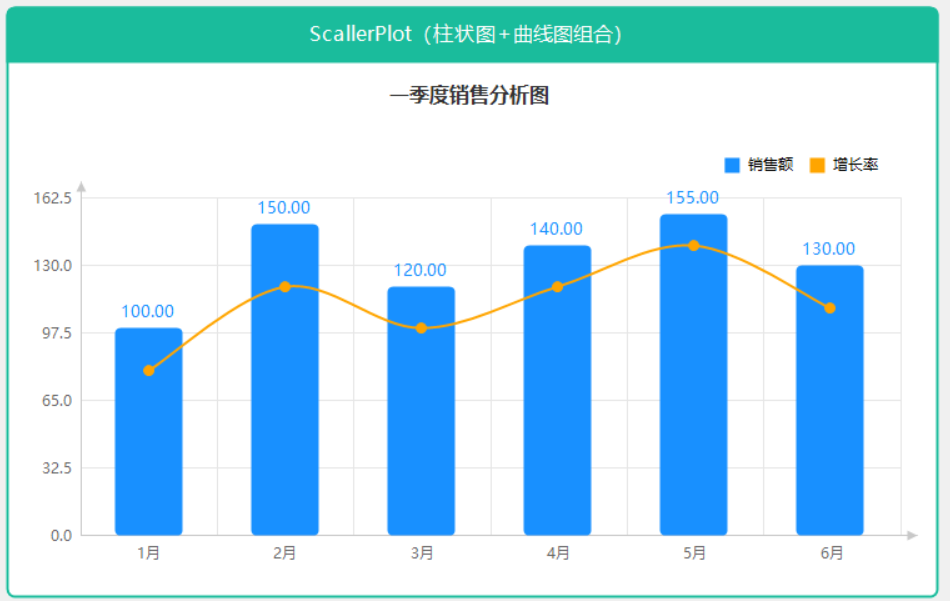

• 多种图表类型：支持折线图、散点图、柱状图，以及三者混合显示
• 多种X轴类型：支持 Numeric（数值）、Category（字符串类别）、DateTime（日期时间）
• 平滑曲线：支持 Smooth 平滑曲线显示，可调整张力
• 网格线：支持 X/Y 轴网格线显示控制
• 值提示：鼠标悬停显示数据点值，支持自动格式化
• 图例位置控制：支持 7 种图例位置（None, TopLeft, TopCenter, TopRight, BottomLeft, BottomCenter, BottomRight）
• 轴标签旋转：支持 X/Y 轴标签旋转角度设置
• 自动日期时间格式：根据时间跨度自动选择最优显示格式
• 坐标轴箭头：可选择在坐标轴末端显示箭头
• 属性变更通知：实现 INotifyPropertyChanged，属性值改变立即生效

基本使用

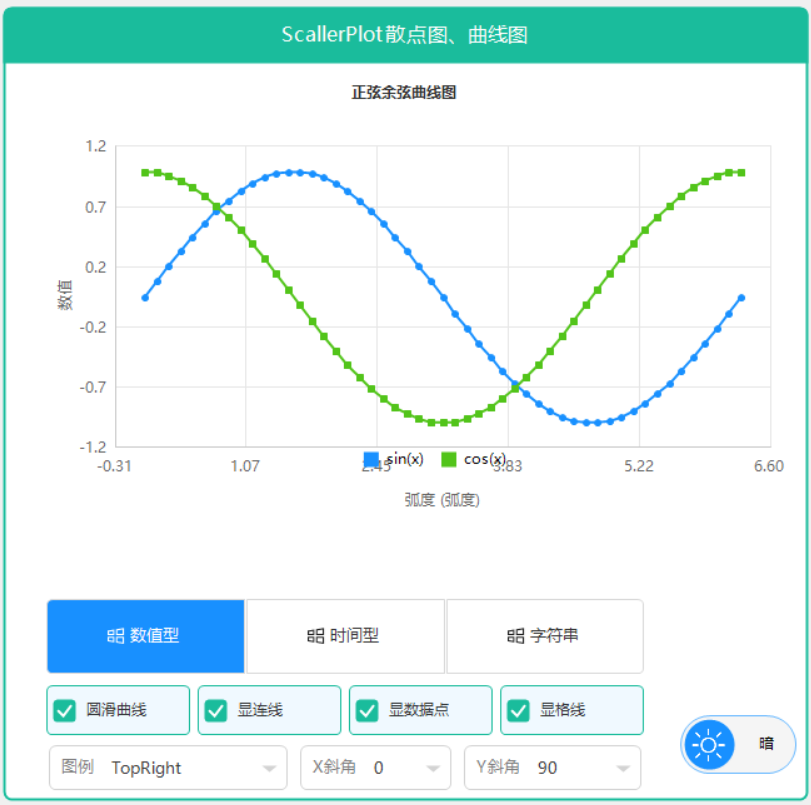

简单散点图

// 创建散点图控件
var scatterPlot = new ScatterPlot
{
    Dock = DockStyle.Fill,
    ColorType = ColorType.Primary
};

// 添加数据系列
var series = new ScatterSeries
{
    Name = "系列1",
    ShowLine = true,
    ShowMarkers = true,
    Smooth = true
};

// 添加数据点
for (int i = 0; i < 10; i++)
{
    series.Points.Add(new ScatterPoint(i, Math.Sin(i * 0.5) * 10 + 20));
}

scatterPlot.Series.Add(series);
scatterPlot.RefreshPlot();
this.Controls.Add(scatterPlot);

X轴类型设置

// 数值型（默认）
scatterPlot.XAxisType = XAxisType.Numeric;

// 字符串类别型

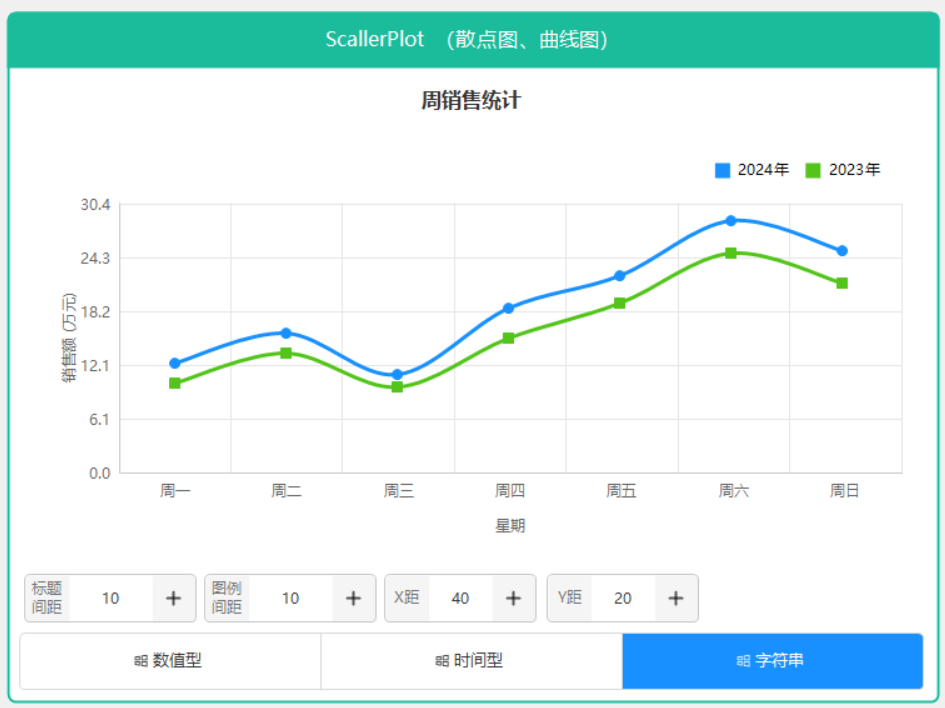

scatterPlot.XAxisType = XAxisType.Category;

// 日期时间型

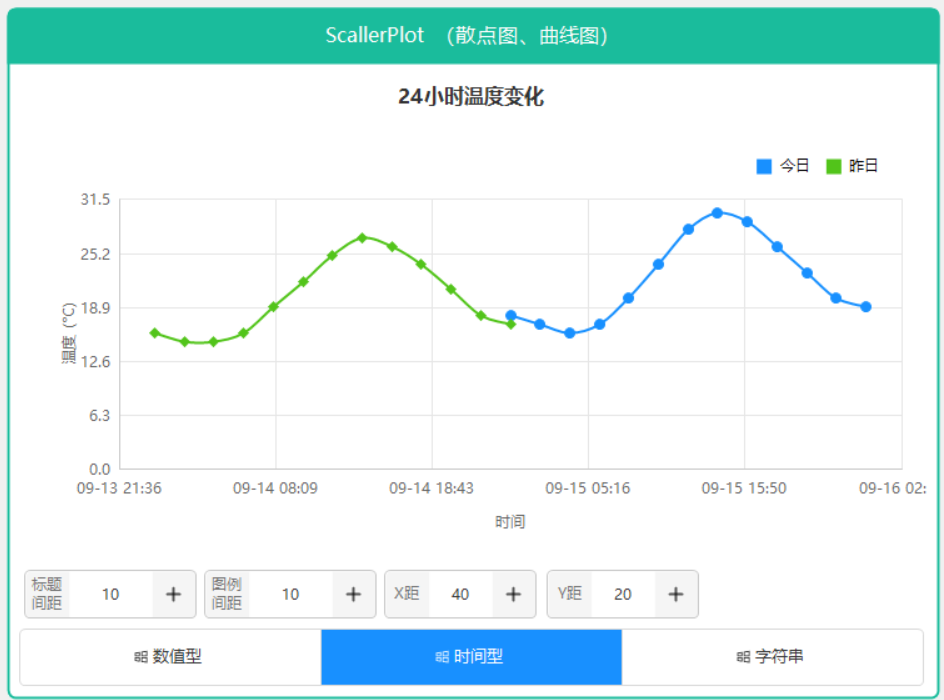

scatterPlot.XAxisType = XAxisType.DateTime;
